主要特性与技术指标

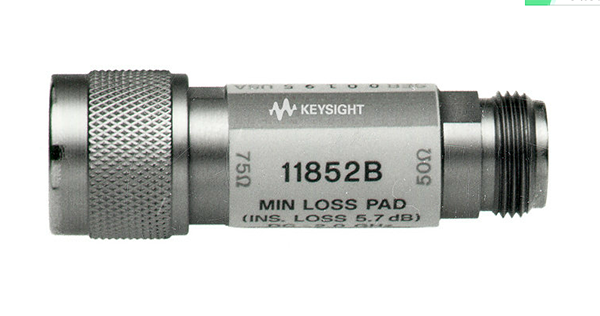

Agilent 11852B精密阻抗转换器是一种用来将50Ω端口阻抗变换到75Ω或将75Ω端口阻抗变换到50Ω的低驻波比(SWR)且损耗最小的衰减器。

技术指标:

·频率范围：直流—3.0GHz

·反射损耗：75Ω的典型值≥30dB；50Ω的典型值≥26dB

·标称总长度：60.1/ 2.37 (毫米/英寸)

·标称直径：22 / 0.87 (毫米/英寸)

·插入损耗：5.7 dB（一般）

·最大输入功率：250mW(+24dBm)

·射频接头：50ΩN型（阴）和75ΩN型（阳）标准件；50ΩN型（阳）和75ΩN型（阴）选件004

·电气长度：50.2 mm（1.98 in）

·总长度：60.1 mm（2.37 in）

·直径：22.0 mm（0.87 in）

·回波损耗：> 27 dB
