品牌： 韩国泰士康 | TESCOM

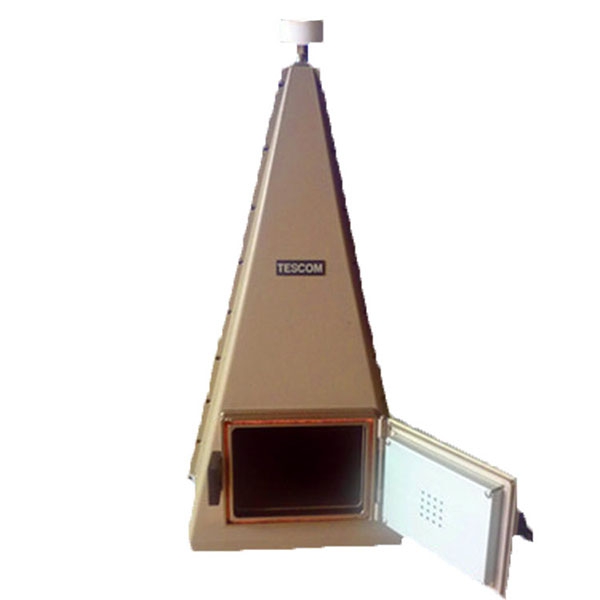

UHF TEM Cell 横向电磁波箱 （三角锥）

TEM CELL是宽带电场产生和辐射测量装置。TEM 单元的概念首先是由美国NBS实验室于1970年提出的，现已广泛应用于EMS和EMI测试。

当RF信号加到TEM单元内，单元内会产生近似的平面波。把被测装置放入单元内，在被测装置与平面波之间会产生电磁感应。相反, 把被测元件放在单元中，在单元输入口可测量出辐射的量值。通过测量辐射功率可推算出实际使用现场的辐射强度。

全面的无线通讯测试解决方案,服务于DAB/DMB、GSM、CDMA、CDMA2000、WCDMA、TD-SCDMA、3G手机、WLAN、Bluetooth、PDA、ReFlEX、Wi-Fi Phone, UWB, Zigbee, RFID, TD-SCDMA等高端技术领域。 　

应用范围

-- 精密测试接收灵敏度 , 以及发射功率

-- 对小型 UHF 装置 EMI and EMS 测试

-- 900MHz 寻呼机 , 移动电话 , PHS, PCS, GSM, WLL, CDMA, DECT, WLAN, PDA , Bluetooth

-- 适用于研发及生产部门使用

TC-5060A/TC-5060B UHF TEM Cell

-- RF 连接: N(f) outside, SMA(f) outside and SMA(f) inside

-- 数据连接 : DB25(p) outside, DB25(s) inside (5060A/B)

-- 外部尺寸 : 344(W) x 380(D) x 675(H) [mm]

-- 门尺寸 : 160(W) x 100(H) [mm]
