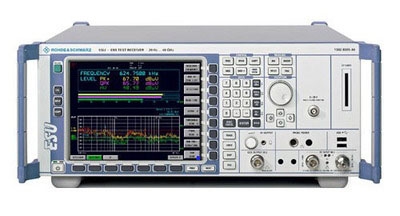

R&S|ESU8|EMI接收机|罗德与施瓦茨|EMC接收机|20Hz至8GHz

品 牌：德国 | 罗德与施瓦茨 | R&S | Rohde&Schwarz

关键点

R&S ESU是一台全新的符合CISPR16-1-1标准的EMI测试接收机，满足所有民用、军用标准的电磁干扰测量。新的基于FFT的时域扫描算法可以实现比传统EMI测试接收机快100倍的快速初测。R&S ESU也提供了自动和交互式的测量功能，实时中频分析和包括CISPR-RMS检波在内的多检波器并行测量。

性能特点

-- 频率范围从20Hz到8/26.5/40GHz

-- 出色的RF指标

-- 极低的测量不确定度

-- 完全符合CISPR16-1-1标准

-- 满足所有商业和军用标准

测量速度

-- 带时域扫描功能选件可极大减少总的测量时间

-- 频谱仪模式下实现快速初测(***小扫描时间2.5ms)

-- 接收机模式可并行进行实时中频分析

-- 快速时域分析(分辨率从10us开始，监测时间>2h)

-- 通过GPIB和LAN(以太)接口进行远程控制

创新的设计

-- 所有的EMC检波器, 包括CISPR-AV 和CISPR-RMS

-- 全自动测量(初测/终测)

-- 集成了报告生成功能(PDF, HTML, RTF文件格式)

-- Windows XP, USB接口，连接记忆棒

-- 移动硬盘接口(CF卡) 选件

优点概述

-- EMI测试接收机

-- 完全符合CISPR-16-1-1标准

-- 综合的、内部的预选器(频谱仪模式可关掉)

-- 集成了可至3.6GHz的20dB增益的预放大器

-- 包括CISPR-AVG和CISPR-RMS在内的多种检波器选择

-- 符合CISPR-和MIL-STD标准的测量带宽

-- 用户可编辑的扫描表(***多10个子范围) (max. 2 million test points/trace)

-- 频率扫描多并行打开三种检波器(每条trace***多200,0000个点)

-- 第二个射频输入(1GHz, 有脉冲防护功能)

-- 时域测量(***多200,0000个测试点，测量时间≥10 μs/点)

-- 全自动或半自动测量(初测, 数据筛选, 终测)

频谱仪

-- 动态范围及小相位噪声

-- 扫描时间

-频跨>10 Hz: 2.5 ms 到 16 000 s

-0 频跨：1 ?s 到 16 000 s

-- 分辨率带宽10Hz到10MHz, 1/2/3/5步进

-- FFT, RRC和信道滤波器

-- 为实验室应用提供通用而全面的评估工具(时域功率测量，IP3测量，噪声测量/相位噪声测量，信道/临信道测量)

-- 广泛的功能修正值(电缆损耗、天线系数)自动修正,

-- 用户可编辑修正系数集合

-- 可在仪表硬盘上或通过前面板或后面板的LAN、USB接口完成设置和测试结果的保存

-- 现代的处理器技术(Celeron M, Windows XP嵌入式)和网络(GPIB, LAN, USB), 远程桌面功能

-- 通过GPIB或LAN进行远程控制

-- LabView, LabWindows/CVI, VXI 即插即用设备

-- 设计紧凑(约重16kg)
